外墙岩棉复合板作为一种高效、安全的建筑外墙保温材料，在商丘及全国的建筑节能领域得到了广泛应用。它集保温、隔热、防火、装饰于一体，是现代建筑，特别是公共建筑和高层住宅的理想选择。本文将系统介绍其常见的保温隔热规格，并解析岩棉制品的生产工艺。
一、外墙岩棉复合板的主要保温隔热规格
外墙岩棉复合板的性能，尤其是保温隔热能力，与其核心材料——岩棉板的规格参数密切相关。在商丘市场及工程应用中，常见的规格主要体现在以下几个方面：
- 尺寸规格：
- 标准板常见尺寸为1200mm×600mm，也有1200mm×1200mm等大尺寸板，以适应不同建筑模数和施工效率的需求。
- 厚度是影响保温性能的关键参数，常见厚度范围从30mm到150mm不等，甚至更厚。商丘地区根据建筑节能设计标准（如65%或75%节能要求），民用建筑外墙通常选用60mm至100mm厚度的岩棉板以满足热工计算要求。
- 密度规格：
- 密度直接关系到板材的机械强度、保温性能和耐久性。用于外墙保温的岩棉板密度通常在100kg/m³至200kg/m³之间。
- 对于需要较高抗压、抗拉强度的薄抹灰系统或复合板饰面系统，通常选用140kg/m³以上的高密度岩棉板，以确保系统的安全性和稳定性。
- 导热系数：
- 这是衡量材料保温隔热能力的核心指标。优质的外墙岩棉复合板，其核心岩棉层的导热系数（常温25℃时）一般≤0.040 W/(m·K)，部分高性能产品可达0.036 W/(m·K)。导热系数越低，保温隔热性能越好。
- 复合饰面：

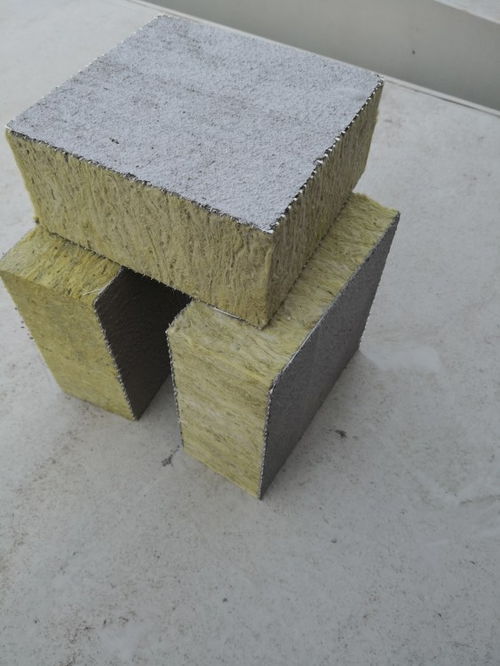

- 复合板是在岩棉板基础上，通过专业粘合剂与饰面层复合而成。饰面层材料多样，包括：
- 金属饰面：如彩钢板、铝板，常用于工业厂房、大型公共建筑，具有强度高、外观现代的特点。
- 非金属饰面：如硅酸钙板、水泥纤维板，与岩棉复合后通过外墙涂料系统进行装饰，广泛应用于住宅和商业楼宇。
二、岩棉制品的生产工艺流程
岩棉制品的生产是一个将天然矿石转化为高性能纤维的工业化过程，其核心是“高温熔化、离心成纤、集棉成毡”。
- 原料准备：主要原料为玄武岩、辉绿岩等天然矿石（约占95%-98%），辅以少量矿渣及粘结剂（如酚醛树脂）。原料需经过严格筛选和配比，确保成分稳定。
- 高温熔融：配比好的原料送入冲天炉或电炉中，在超过1500℃的高温下熔融成炽热的岩浆状流体。
- 离心成纤：熔融的岩流被导入高速旋转的离心机辊轮上，在强大的离心力作用下被甩成极细的纤维流，同时通过喷吹工艺进一步细化纤维。此过程中会喷入少量粘结剂和憎水剂（如硅油），使纤维具备粘结性和防水能力。
- 集棉与成型：形成的岩棉纤维在负压风机的引导下，均匀沉降在高速运行的集棉带上，形成厚度均匀的棉毡。棉毡随后进入摆锤机，纤维被多维度交叉铺叠，极大增强了制品的强度和尺寸稳定性。
- 固化与切割：铺叠好的棉毡进入固化炉，在设定温度（通常200℃-250℃）下，粘结剂发生固化反应，使疏松的棉毡定型为具有强度的板材。固化后的连续板经过精确的切割设备，被裁切成预设的长度、宽度和厚度。
- 冷却与后处理：切割后的板材经过冷却段降温，然后进行必要的后加工，如表面打磨（用于薄抹灰系统）、贴膜、覆面（制作复合板）或打包。
- 质量检测与包装：成品需经过严格的检测，包括密度、导热系数、憎水率、抗拉强度、防火等级（通常为A级不燃）等关键指标。合格产品最后进行包装，入库待售。
###
在商丘及更广阔的建筑市场中，选择合适规格的外墙岩棉复合板，是确保建筑节能效果与安全性的基础。了解其从天然矿石到高性能保温制品的生产过程，有助于我们更好地认识这一材料的卓越性能——它不仅源于自然，更通过现代科技的精密锻造，为建筑披上了高效节能与安全防火的“铠甲”。在倡导绿色建筑与安全建筑的今天，外墙岩棉复合板无疑将继续扮演重要角色。
